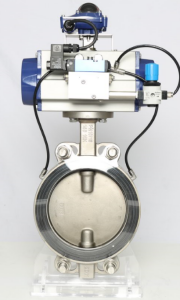

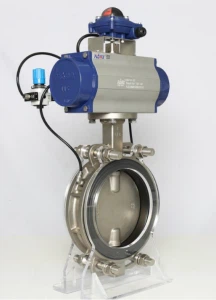

En pneumatisk ekspansionssommerfugleventil er en type kontrolventil, der bruges i forskellige industrielle applikationer til at regulere strømmen af væsker (væsker eller gasser) gennem et rør eller en kanal. Denne ventil har fået sit navn fra dens design og den metode, der bruges til at styre dens drift.
Her er en oversigt over dets nøglekomponenter og funktionalitet:
Sommerfugleventil: Kernekomponenten i denne ventil er sommerfugleskiven, som er monteret på en stang og placeret i midten af røret eller kanalen. Skiven roterer rundt om sin akse, hvilket tillader eller begrænser væskestrømmen.
Pneumatisk aktuator: Udtrykket "pneumatisk ekspansion" henviser til ventilens aktiveringsmekanisme. En pneumatisk aktuator er forbundet til sommerfugleventilen og er ansvarlig for at kontrollere dens position. Den fungerer ved hjælp af trykluft eller gas. Når luft indføres i aktuatoren, åbner eller lukker den enten ventilen afhængigt af design og systemkrav.
Kontrolsystem: Et styresystem, ofte integreret med den pneumatiske aktuator, styrer driften af ventilen baseret på indgangssignaler. Disse signaler kan komme fra forskellige kilder, såsom manuel kontrol, sensorer eller et centraliseret kontrolsystem.
Positioner (valgfrit): I nogle systemer bruges en positioner til præcist at styre ventilens position. Den modtager signaler fra styresystemet og justerer den pneumatiske aktuator i overensstemmelse hermed for at opnå nøjagtig flowkontrol.
Ansøgning og fordele: Pneumatiske ekspansionsspjældventiler bruges almindeligvis i industrier som olie og gas, vandbehandling, kemisk behandling, HVAC og mere. De tilbyder flere fordele, herunder hurtig responstid, enkel og pålidelig betjening og evnen til at håndtere store flowhastigheder. Designet af sommerfugleskiven minimerer trykfaldet, når det er helt åbent, hvilket gør dem velegnede til applikationer, hvor minimal strømningsmodstand er afgørende.
Installation: Disse ventiler er typisk installeret mellem flange rørforbindelser. De kan installeres i både vandrette og lodrette rørledninger, men orienteringen kan påvirke deres ydeevne med hensyn til trykfald og strømningsegenskaber.
Det er vigtigt at bemærke, at selvom pneumatiske ekspansionsspjældventiler har deres fordele, bør deres valg være baseret på de specifikke krav til applikationen, herunder faktorer som flowhastighed, tryk, temperatur og egenskaberne for den væske, der håndteres. Derudover er regelmæssig vedligeholdelse og test afgørende for at sikre, at de fungerer korrekt over tid.
