Grundlæggende info.
Model nr. :Dobbelt excentrisk flange sommerfugleventil
Arbejdstryk: Lavt tryk (Pn<1.6mpa)
Arbejdstemperatur: Normal temperatur (-40 grad
Materiale af tætningsoverflade: Metal hårdt forseglet
Ventilhus: Støbning
Standard: API609,Mss Sp-67,DIN3202,BS En558-1
Anvendelse: Industriel brug, Vandindustriel brug
Skive: Di/CF8/CF8m
Frempind: Ss420/F51
Transportpakke: Krydsfinerkasse
Specifikation: DN100-DN3000/2"-36"
Oprindelse: Kina
HS-kode: 84818040

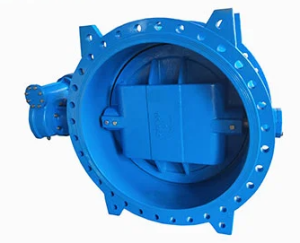

En flange dobbelt excentrisk Soft Seal Butterfly Valve er en type industriel ventil, der bruges til at regulere, kontrollere og isolere strømmen af væsker i rørledninger. Det kaldes "dobbelt excentrisk", fordi rotationsaksen for skiven er placeret uden for ventilhusets midterlinje, hvilket giver fordele såsom reduceret friktion og slid under drift.
Her er nogle nøgleegenskaber og karakteristika ved en flange dobbelt excentrisk Soft Seal Butterfly Ventil:
Flangeforbindelse: Ventilen er designet med flangede ender, så den kan boltes direkte til rørledningen eller udstyret ved hjælp af flangeforbindelser. Flangeforbindelser giver en robust og sikker fastgørelse, der sikrer en lækagefri tætning, når den er korrekt installeret.
Dobbelt excentrisk design: Udtrykket "dobbelt excentrisk" henviser til den forskudte positionering af både akslen og skivens midterlinje. Når ventilen åbner, gør skivens excentriske rotation det muligt at løfte sig hurtigt væk fra ventilsædet, hvilket reducerer friktion og slid mellem tætningsfladen og det bløde sæde. Dette design minimerer også det driftsmoment, der kræves for at åbne eller lukke ventilen, hvilket gør den lettere at betjene.
Blød forsegling: Sommerfugleventilen er udstyret med et blødt tætningselement, der sikrer tæt afspærring, når ventilen er lukket. Den bløde tætning er typisk lavet af materialer som gummi (f.eks. EPDM, Nitril osv.) eller andre elastomerer. Bløde tætninger giver en effektiv, bobletæt lukning, der forhindrer lækage, når ventilen er i lukket position.
Sommerfugleskive: Ventilens skive, også kendt som "sommerfuglen", er en cirkulær plade monteret på ventilakslen, som drejer for at styre væskestrømmen. Når ventilen er helt åben, roteres skiven vinkelret på strømningsretningen, så væsken kan flyde frit. Når ventilen er lukket, drejes skiven parallelt med strømningsretningen, hvilket blokerer strømmen og giver en tæt tætning.

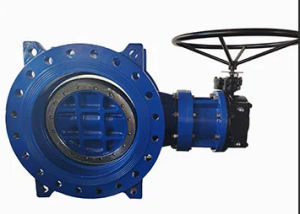

Aktiveringsmuligheder: Flange Dobbelt excentrisk Soft Seal Butterfly Ventiler kan betjenes manuelt ved hjælp af et håndtag eller gear operatør til mindre størrelser. Til større størrelser eller når fjernbetjening er påkrævet, kan de automatiseres ved hjælp af elektriske, pneumatiske eller hydrauliske aktuatorer. Automatisering giver mulighed for præcis styring og integration i processtyringssystemer.
Ansøgninger: Disse typer sommerfugleventiler er almindeligt anvendt i forskellige industrier, herunder vanddistributionssystemer, spildevandsbehandlingsanlæg, HVAC-systemer, kemisk behandling, kraftværker og andre industrielle applikationer. Deres bløde forseglingsfunktion gør dem velegnede til applikationer, der kræver tæt afspærring og bobletæt forsegling.
Når du vælger en flange dobbelt excentrisk Soft Seal Butterfly Ventil til en specifik applikation, er det vigtigt at overveje faktorer såsom driftstryk, temperatur, flowhastighed og foreneligheden af det bløde tætningsmateriale med den væske, der håndteres. Rådgivning med ventileksperter eller ingeniører kan hjælpe med at sikre, at den rigtige ventil vælges til de specifikke krav til systemet.
