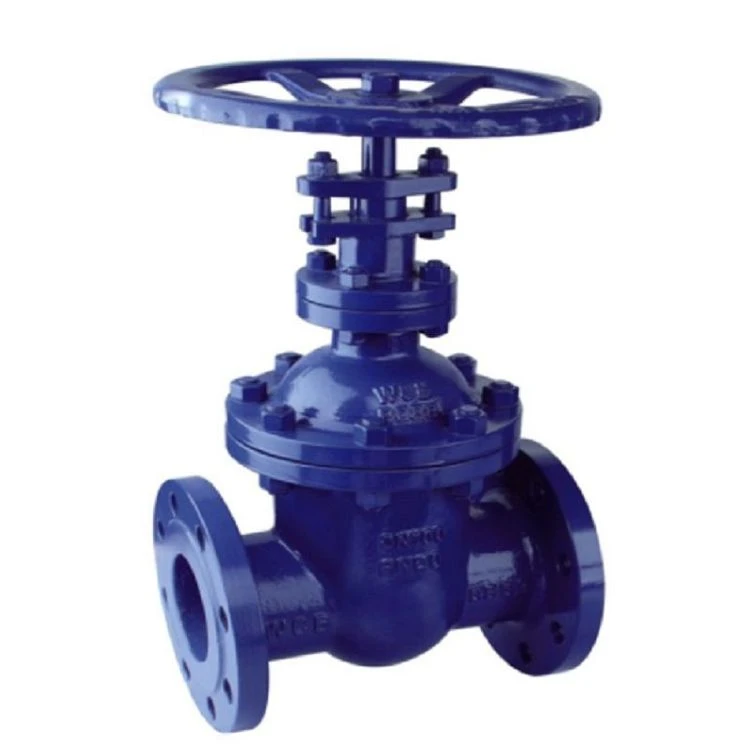

Ikke-stamme flangeventil Z45H

Introduktion af ikke-stigende spindelflangeventil Z45H:

Ikke-stigende spindelportventil Z45H kaldes også roterende stangportventil (også kaldet ikke-stigende kileventil). Spindelmøtrikken er placeret på porten, og håndhjulet roterer spindlen for at rotere og løfte porten. Normalt er der et trapezformet gevind i bunden af ​​stilken. Efter at være kommet igennem gevindet i bunden af ​​ventilen og styrerillen på skiven, ændres den roterende bevægelse til lineær bevægelse, det vil sige, at driftsmomentet ændres til driftstryk. Når ventilen åbnes, er strømningsvejen fri, når portløftehøjden er lig med ventilstørrelsen 1:1, men denne position kan ikke overvåges under drift. I faktisk brug, toppen af ​​stilken som et mærke, det vil sige positionen for ikke at bevæge sig, som dens fulde åbne position. I betragtning af temperaturændringerne, der fører til låsefænomen, åbnes normalt til toppositionen og derefter 1/2~1 omgang tilbage, som positionen for den helt åbne ventil. Derfor bestemmes ventilens helt åbne position af portens position (dvs. slaglængde).

Ansøgning:

Ikke-stigende spindelflangeventil Z41H, anvendes til postevand, spildevand, byggeri, petroleum, kemikalier, fødevarer, medicin, tekstil, elektrisk kraft, skibsbygning, metallurgi, energisystem osv.

Beskrivelse:

Produktegenskaber:

1, Rattet og ventilspindlen er forbundet med hinanden og relativt ubevægelige, når den ikke-stigende spindelventil er tændt og slukket. Den åbnes og lukkes ved at dreje ventilspindlen på et fast punkt for at drive ventilskiven opad og sænke lågen.

2. Dens løfteskrue roterer kun og bevæger sig aldrig opad og nedad. Kun en stang er blotlagt, og møtrikken er fastgjort på portpladen. Møtrikkerne er fastgjort til porten, som løftes ved drejning af skruen, ingen synlig dørkarm.

3. Der er ikke synlig skruestang, tværtimod kan den stigende spindelflangeventil se det.

Specifikation:
